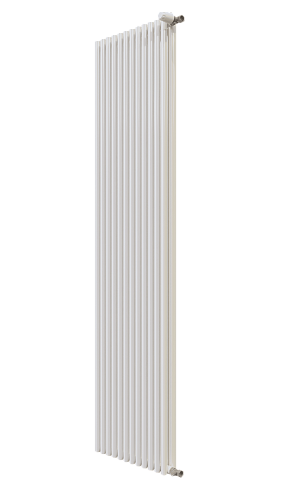

Радиатор "Гармония"

Техническая документация и руководство по эксплуатации

1. ОБЩИЕ УКАЗАНИЯ

Радиатор «Гармония» предназначен для систем отопления сухих помещений жилых, общественных и производственных зданий.

Рабочие параметры

Температура теплоносителя: до 120°C
Рабочее давление: до 1,5 МПа (15 кгс/см²)

С терморегулирующей арматурой

Рабочее давление: до 1 МПа (10 кгс/см²)

Ограничения по применению:
Не предназначен для работы в помещениях с повышенной влажностью или агрессивной средой, а также в системе горячего водоснабжения.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные характеристики

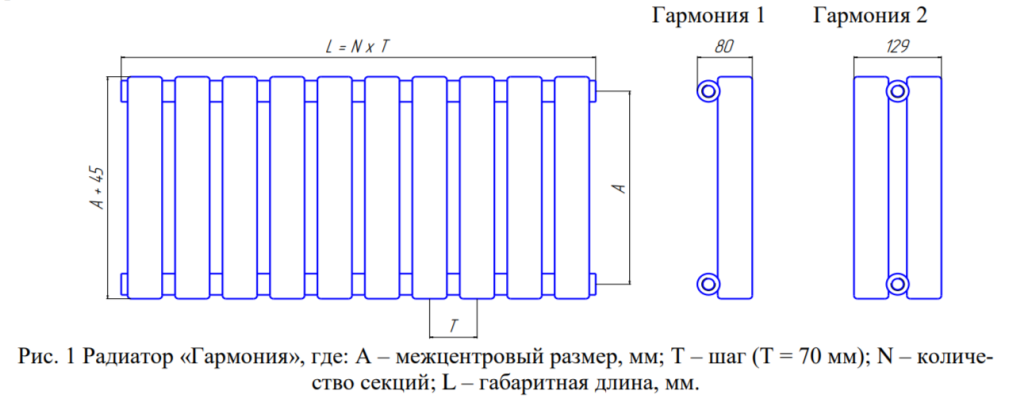

Основные размеры и параметры радиаторов приведены на рис.1 и в таблице.

2.2. Варианты подключения

Боковое подключение

Для однотрубных и двухтрубных систем отопления

Нижнее подключение

Для двухтрубных систем отопления

2.3. Присоединительная резьба

Внутренняя резьба G 1/2

2.4. Защитное покрытие

Наружная поверхность радиатора имеет эпоксиполиэфирное порошковое покрытие.

Дополнительная информация: См. Приложение №1

3. КОМПЛЕКТ ПОСТАВКИ

Базовая комплектация

В комплект поставки радиатора «Гармония» с боковым подключением и с нижним подключением без встроенного термоклапана входят:

Радиатор «Гармония» - 1 шт.
Паспорт изделия - 1 шт.
Кронштейны для настенного монтажа - 1 компл.
Дизайн-комплект 1/2" (пробка, кран Маевского) - 1 компл.
Комплект упаковки - 1 компл.

Комплектация с термоклапаном

В комплект поставки радиатора с нижним подключением и встроенным термоклапаном входят:

Радиатор «Гармония нп» - 1 шт.
Паспорт изделия - 1 шт.
Кронштейны для настенного монтажа - 1 компл.
Дизайн-комплект «Гармония нп» (пробки, кран Маевского, термоклапан) - 1 компл.
Комплект упаковки - 1 компл.

Дополнительное оборудование

По специальному заказу: Модель «Гармония нп» с встроенным термоклапаном комплектуется термостатическим элементом и запорно-присоединительным клапаном

4. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

Условия хранения

Хранение в оригинальной упаковке производителя
Температурный режим: от +5°C до +40°C
Относительная влажность: не более 80% при +20°C
Помещение должно быть отапливаемым и вентилируемым

Транспортировка

Соблюдение манипуляционных знаков на упаковке
Защита от механических воздействий
Предотвращение деформации радиаторов

Радиаторы алюминиевые "Гармония"

Модель	Количество секций N	А, мм	Номинальный тепловой поток, Вт	Объем, л	Масса, не более, кг	Степенной коэффициент n
Гармония 1-155	от 3 до 32	155	48	0,16	0,9	1,28
Гармония 1-300	от 3 до 32	300	75	0,25	1,3	1,28
Гармония 1-400	от 3 до 32	400	86	0,3	1,6	1,28
Гармония 1-500	от 3 до 32	500	109	0,36	1,9	1,28
Гармония 1-750	от 3 до 26	750	141	0,5	2,7	1,28
Гармония 1-1000	от 3 до 13	1000	178	0,64	3,4	1,29
Гармония 1-1250	от 3 до 13	1250	215	0,78	4,2	1,29
Гармония 1-1500	от 3 до 13	1500	249	0,92	5,0	1,3
Гармония 1-1750	от 3 до 12	1750	283	1,06	5,8	1,3
Гармония 1-2000	от 3 до 11	2000	337	1,20	6,5	1,3
Гармония 2-155	от 3 до 29	155	81	0,26	1,5	1,3
Гармония 2-300	от 3 до 29	300	121	0,43	2,2	1,3
Гармония 2-400	от 3 до 25	400	149	0,54	2,8	1,3
Гармония 2-500	от 3 до 19	500	175	0,65	3,5	1,3
Гармония 2-750	от 3 до 14	750	250	0,93	5,1	1,3
Гармония 2-1000	от 3 до 10	1000	319	1,21	6,5	1,31
Гармония 2-1250	от 3 до 8	1250	385	1,48	8,4	1,31
Гармония 2-1500	от 3 до 7	1500	449	1,76	10,0	1,32
Гармония 2-1750	от 3 до 6	1750	512	2,04	11,5	1,32
Гармония 2-2000	от 3 до 5	2000	612	2,32	12,7	1,32

Примечание:* номинальный тепловой поток определен при нормальных условиях: средняя температура воды в радиаторе – 90 0С, температура воздуха в помещении – 20 0С, расход воды через радиатор при движении «сверху – вниз» – 360 кг/час, атмосферное давление - 760 мм рт. ст.

5. МОНТАЖ РАДИАТОРА

5.1. Требования к монтажным работам

Установку радиаторов должны выполнять специализированные монтажные организации. После завершения работ необходимо провести испытания системы и составить соответствующий акт в соответствии с требованиями СП 73.13330.2016 «Внутренние санитарно-технические системы зданий».

5.2. Рекомендуемые расстояния при установке

От пола до радиатора: 80–160 мм
От подоконника до радиатора: не менее 60 мм для модели «Гармония 1»
От подоконника до радиатора: не менее 100 мм для модели «Гармония 2»

5.3. Крепление радиаторов

Радиаторы следует устанавливать на специальные кронштейны, обеспечивающие надежную фиксацию.

5.4. Крепление кронштейнов к стене

Для фиксации кронштейнов к стене рекомендуется использовать шурупы с дюбелями. Комплектные дюбели предназначены для кирпичных стен и бетона. При монтаже на другие типы стен необходимо применять соответствующие материалы.

5.5. Подключение к системе отопления

Подключение радиатора к системе отопления должно осуществляться через запорно-регулирующую арматуру.

ВНИМАНИЕ! При поставке радиаторов с боковым подключением пробка 1/2" и кран Маевского 1/2" установлены в резьбовые отверстия радиаторов, но не затянуты полностью. При монтаже необходимо окончательно закрепить эти элементы в соответствующих отверстиях. Перед заполнением системы водой обязательно проверьте надежность закручивания всех заглушек и крана Маевского.

5.6. Совместимость с трубопроводами

Радиаторы совместимы со следующими типами труб:

Стальные трубы
Металлополимерные трубы
Трубы из сшитого полиэтилена с антидиффузионной защитой
Медные трубы (через бронзовый разделитель длиной не менее 3 диаметров трубы)

5.7. Схема подключения

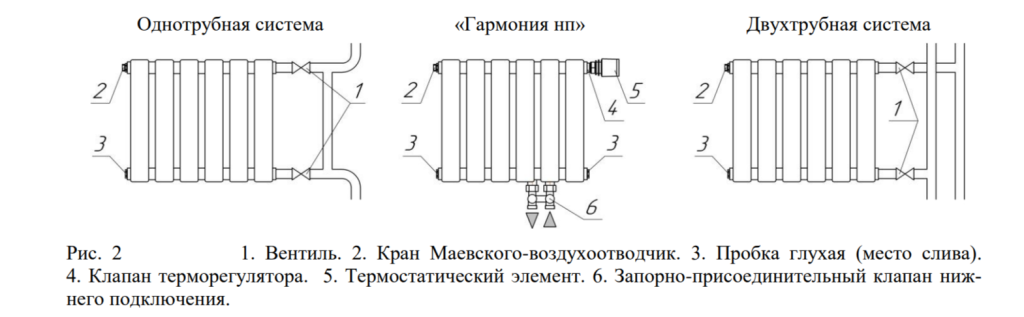

Схема подключения радиаторов представлена на рисунке 2. Для радиатора «Гармония нп» направление прямой и обратной магистрали должно соответствовать стрелкам на схеме.

6. ПРАВИЛА ЭКСПЛУАТАЦИИ

6.1. Требования к теплоносителю

Радиаторы должны быть постоянно заполнены теплоносителем, соответствующим требованиям СП 124.13330.2012 «Тепловые сети».

Основные параметры теплоносителя:

Содержание растворенного кислорода: не более 20 мкг/л
Значение pH: 8–9,5
Допускается опорожнение системы: не более 15 суток в год

Дополнительные возможности:

Разрешено использование низкозамерзающих жидкостей на основе этилен- и пропиленгликоля

6.2. Удаление воздуха из системы

На каждый радиатор необходимо установить кран-воздухоотводчик в верхней части для эффективного удаления воздуха из системы.

6.3. Функции запорной арматуры

Краны и вентили, установленные на входе и выходе радиатора, предназначены для:

Терморегулирования системы отопления
Отключения радиаторов от системы

Рекомендация: Шаровые краны не рекомендуется использовать в качестве терморегулирующих элементов системы отопления.

6.4. Уход и очистка

Для удаления загрязнений с поверхности радиатора используйте мягкую ткань и нейтральные моющие средства.

Запрещенные действия

6.5. Запрещается резко открывать и закрывать краны и вентили на входе-выходе радиатора.

6.6. Запрещается сидеть на радиаторе и устанавливать на него посторонние предметы.

6.7. Запрещается охлаждение радиатора воздухом с отрицательной температурой (например, при открытом окне зимой), так как это может привести к замерзанию теплоносителя и разрыву труб.

6.8. Запрещается использование отопительных приборов в качестве токоведущих и заземляющих устройств.

6.9. Особенности монтажа на деревянные стены

При установке радиаторов на деревянные стены необходимо периодически проверять надежность крепления из-за возможной усадки материала стен.

7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

7.1. Сроки гарантии

Производитель гарантирует соответствие радиаторов требованиям ГОСТ 31311 при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.

Гарантийные сроки:

Срок хранения: 3 года с даты отгрузки
Срок службы радиатора: 25 лет
Гарантия на радиатор: 5 лет с даты продажи или ввода в эксплуатацию

Гарантия на комплектующие:

Встроенный термоклапан: 18 месяцев
Дизайн-комплект: 12 месяцев

7.2. Ограничения гарантии

Гарантийные обязательства не распространяются на радиаторы в следующих случаях:

Отсутствие паспорта изделия
Отсутствие отметки ОТК производителя
Отсутствие печати торгующей организации, подписи продавца и даты продажи
Наличие видимых механических повреждений

Дефекты, возникшие из-за ненадлежащих условий транспортировки и погрузочно-разгрузочных работ
Нарушение правил хранения, монтажа и эксплуатации по вине потребителя
Отсутствие акта монтажной организации о монтаже и испытании системы

7.3. Порядок предъявления претензий

Претензии после ввода радиатора в эксплуатацию принимаются в соответствии с действующим законодательством.

7.4. Ответственность производителя

В случае несоблюдения требований, указанных в настоящем документе, производитель не несет ответственность за повреждение радиатора и последующий материальный ущерб.

Дополнительная информация: См. Приложение №1
