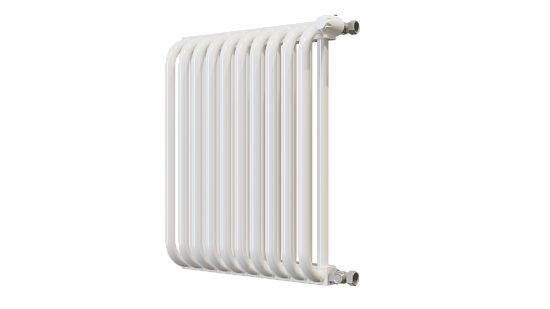

Паспорт радиатора РС
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ РАДИАТОРОВ РС
1. ОБЩИЕ УКАЗАНИЯ
Радиаторы модели РС предназначены для организации систем отопления в сухих помещениях:
- жилых зданий
- общественных сооружений
- производственных объектов
Эксплуатационные параметры:
- Максимальная температура теплоносителя: до 393 К (120°C)
- Рабочее давление: до 1,5 МПа (~15 кгс/см²)
Ограничения по применению:
- Не допускается эксплуатация в помещениях с повышенной влажностью
- Запрещено использование в условиях агрессивной среды
- Не предназначены для систем горячего водоснабжения
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

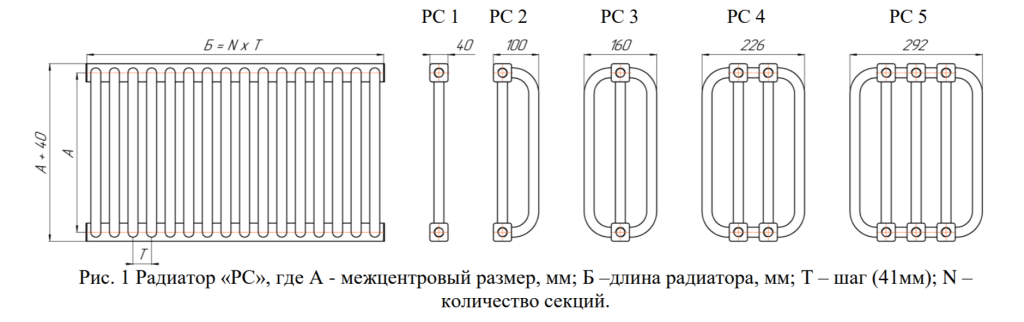

2.1. Основные габариты и параметры радиаторов представлены на рисунке 1 и в таблице технических характеристик.
2.2. Варианты подключения к системе отопления:
- Боковое подключение - для однотрубных и двухтрубных систем
- Нижнее подключение - для двухтрубных систем
2.3. Присоединительная резьба:
- Стандартная: внутренняя G 1/2
- По специальному заказу для бокового подключения: G 3/4
2.4. Защитно-декоративное покрытие:
Наружная поверхность радиаторов имеет эпоксиполиэфирное порошковое покрытие.
Дополнительные сведения приведены в Приложении №1.
3. КОМПЛЕКТАЦИЯ ПОСТАВКИ
Базовая комплектация для радиаторов:
- «РС» с боковым подключением
- «РС нп» без встроенного термоклапана
| Наименование | Количество |
|---|---|
| Радиатор «РС» («РС нп без термоклапана») | 1 шт. |
| Паспорт изделия | 1 шт. |
| Кронштейны (для настенного монтажа) | 1 комплект |
| Дизайн-комплект (пробка, кран Маевского) | 1 комплект |
| Упаковочные материалы | 1 комплект |
Комплектация для радиаторов с нижним подключением и встроенным термоклапаном:
| Наименование | Количество |
|---|---|
| Радиатор «РС нп» | 1 шт. |
| Паспорт изделия | 1 шт. |
| Кронштейны (для настенного монтажа) | 1 комплект |
| Дизайн-комплект «РС нп» (пробки, кран Маевского, встроенный термоклапан) | 1 комплект |
| Упаковочные материалы | 1 комплект |
- Термостатическим элементом
- Запорно-присоединительным узлом нижнего подключения
| Модель | Количество секций N | А, мм | Параметры одной секции | |||
|---|---|---|---|---|---|---|
| Номинальный тепловой поток, Вт | Объем, л | Масса, не более, кг | Степенной коэффициент n | |||
| РС 1-300 | от 8 до 50 | 300 | 27 | 0,18 | 0,40 | 1,25 |
| РС 2-300 | от 8 до 50 | 300 | 46,4 | 0,29 | 0,66 | 1,25 |
| РС 3-300 | от 8 до 50 | 300 | 64 | 0,39 | 0,93 | 1,25 |
| РС 4-300 | от 8 до 50 | 300 | 79,2 | 0,60 | 1,33 | 1,25 |
| РС 5-300 | от 8 до 40 | 300 | 103,7 | 0,80 | 1,73 | 1,31 |
| РС 1-500 | от 8 до 50 | 500 | 39 | 0,24 | 0,54 | 1,25 |
| РС 2-500 | от 8 до 50 | 500 | 68 | 0,40 | 0,96 | 1,30 |
| РС 3-500 | от 8 до 50 | 500 | 102 | 0,56 | 1,38 | 1,27 |
| РС 4-500 | от 8 до 36 | 500 | 122,5 | 0,82 | 1,93 | 1,25 |
| РС 5-500 | от 6 до 28 | 500 | 151,5 | 1,10 | 2,48 | 1,33 |
| РС 1-750 | от 4 до 16 | 750 | 52 | 0,31 | 0,73 | 1,25 |
| РС 2-750 | от 4 до 16 | 750 | 98 | 0,54 | 1,34 | 1,25 |
| РС 3-750 | от 4 до 16 | 750 | 137,4 | 0,77 | 1,95 | 1,25 |
| РС 4-750 | от 4 до 16 | 750 | 171,7 | 1,11 | 2,69 | 1,31 |
| РС 5-750 | от 4 до 16 | 750 | 212,4 | 1,44 | 3,41 | 1,35 |
| РС 1-900 | от 4 до 16 | 900 | 59,6 | 0,35 | 0,84 | 1,27 |
| РС 2-900 | от 4 до 16 | 900 | 116 | 0,63 | 1,57 | 1,27 |
| РС 3-900 | от 4 до 16 | 900 | 160,6 | 0,90 | 2,30 | 1,27 |
| РС 4-900 | от 4 до 16 | 900 | 200,8 | 1,28 | 3,15 | 1,31 |
| РС 5-900 | от 4 до 16 | 900 | 248,3 | 1,70 | 4,00 | 1,35 |
| РС 1-1000 | от 4 до 16 | 1000 | 64,8 | 0,38 | 0,92 | 1,27 |
| РС 2-1000 | от 4 до 16 | 1000 | 127 | 0,68 | 1,72 | 1,27 |
| РС 3-1000 | от 4 до 16 | 1000 | 175,8 | 0,99 | 2,52 | 1,27 |
| РС 4-1000 | от 4 до 16 | 1000 | 219,6 | 1,39 | 3,45 | 1,31 |
| РС 5-1000 | от 4 до 16 | 1000 | 272,4 | 1,79 | 4,38 | 1,36 |
| РС 1-1200 | от 4 до 16 | 1200 | 75,1 | 0,44 | 1,07 | 1,27 |
| РС 2-1200 | от 4 до 16 | 1200 | 150 | 0,80 | 2,02 | 1,27 |
| РС 3-1200 | от 4 до 16 | 1200 | 207 | 1,16 | 2,97 | 1,29 |
| РС 4-1200 | от 4 до 16 | 1200 | 258,8 | 1,62 | 4,05 | 1,35 |
| РС 5-1200 | от 4 до 15 | 1200 | 319,8 | 2,08 | 5,13 | 1,35 |
| РС 1-1500 | от 4 до 16 | 1500 | 90,6 | 0,52 | 1,30 | 1,27 |
| РС 2-1500 | от 4 до 16 | 1500 | 183 | 0,97 | 2,48 | 1,27 |
| РС 3-1500 | от 4 до 16 | 1500 | 253,4 | 1,41 | 3,66 | 1,29 |
| РС 4-1500 | от 4 до 16 | 1500 | 316,7 | 1,96 | 4,97 | 1,34 |
| РС 5-1500 | от 4 до 12 | 1500 | 391,5 | 2,50 | 6,28 | 1,34 |
| РС 1-1750 | от 4 до 16 | 1750 | 103,3 | 0,60 | 1,49 | 1,27 |
| РС 2-1750 | от 4 до 16 | 1750 | 212 | 1,11 | 2,86 | 1,29 |
| РС 3-1750 | от 4 до 16 | 1750 | 291,8 | 1,62 | 4,23 | 1,29 |
| РС 4-1750 | от 4 до 14 | 1750 | 364,7 | 2,24 | 5,73 | 1,33 |
| РС 5-1750 | от 4 до 10 | 1750 | 450,8 | 2,86 | 7,23 | 1,33 |
| РС 1-2000 | от 4 до 16 | 2000 | 116,3 | 0,66 | 1,68 | 1,27 |
| РС 2-2000 | от 4 до 16 | 2000 | 240,5 | 1,25 | 3,24 | 1,29 |
| РС 3-2000 | от 4 до 16 | 2000 | 330,6 | 1,84 | 4,80 | 1,29 |
| РС 4-2000 | от 4 до 12 | 2000 | 413,3 | 2,52 | 6,49 | 1,33 |
| РС 5-2000 | от 4 до 9 | 2000 | 510,8 | 3,21 | 8,19 | 1,33 |
4. ТРЕБОВАНИЯ К ХРАНЕНИЮ И ТРАНСПОРТИРОВКЕ
Радиаторы должны храниться в оригинальной заводской упаковке до момента начала эксплуатации.
Условия хранения:
- Размещение в отапливаемых и вентилируемых помещениях
- Температурный режим: от +5°C до +40°C
- Относительная влажность: не более 80% при температуре +20°C
Транспортировка:
- Соблюдать требования манипуляционных знаков на упаковочной этикетке
- Исключить механические воздействия, способные вызвать деформацию радиаторов
5. ИНСТРУКЦИЯ ПО МОНТАЖУ РАДИАТОРА
5.1. Монтажные работы должны выполняться специализированными организациями с последующими испытаниями и оформлением акта в соответствии с СП 73.13330.2016.
5.2. Рекомендуемые монтажные расстояния:
| Параметр | РС 1 | РС 2 | РС 3 | РС 4 | РС 5 |
|---|---|---|---|---|---|
| От пола до радиатора, мм | 80-160 | 80-160 | 130-160 | 130-170 | 130-170 |
| От подоконника до радиатора, не менее, мм | 45 | 75 | 120 | 170 | 220 |
5.3. Способы установки:
- Модели РС 1-РС 4 - настенный монтаж на кронштейнах
- Модель РС 5 - только напольное исполнение
5.4. Крепление к стене:
- Использовать шурупы с дюбелями
- Комплектные дюбеля рассчитаны на кирпичные и бетонные стены
- Для других типов стен применять соответствующие крепежные элементы
5.5. Подключение к системе отопления:
- Осуществляется через запорно-регулирующую арматуру
Радиаторы с боковым подключением поставляются с предварительно наживленными пробкой 1/2" и краном Маевского 1/2".
Перед вводом в эксплуатацию необходимо:
- Окончательно установить пробку и кран Маевского в нужные резьбовые отверстия
- Проверить надежность закручивания всех заглушек и крана Маевского
5.6. Совместимость с трубопроводами:
- Стальные трубы
- Металлополимерные трубы
- Трубы из сшитого полиэтилена с антидиффузионной защитой
- Медные трубы - через бронзовый разделитель (длиной не менее 3 диаметров трубы)
5.7. Схема подключения:

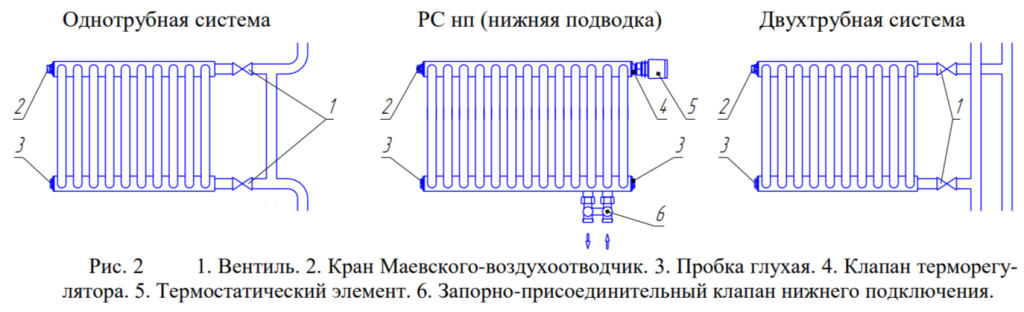

- Для моделей «РС нп» направление прямой и обратной магистрали должно соответствовать стрелкам на рисунке 2
6. ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
6.1. Требования к теплоносителю и системе отопления:
- Система должна быть постоянно заполнена теплоносителем
- Качество теплоносителя должно соответствовать СП 124.13330.2012
- Основные параметры теплоносителя:
- Содержание кислорода: не более 20 мкг/л
- Уровень pH: 8,0–9,5
- Допустимое время опорожнения системы: не более 15 суток в год
- Разрешается использование низкозамерзающих жидкостей для систем отопления
6.2. Удаление воздуха:
- На каждом радиаторе должен быть установлен кран-воздухоотводчик
- Кран монтируется в верхней части радиатора
6.3. Назначение запорной арматуры:
- Краны (вентили) используются для:
- Терморегулирования системы отопления
- Отключения радиаторов от системы
- Шаровые краны не рекомендуется использовать для терморегулирования
6.4. Уход за поверхностью:
- Очистка выполняется мягкой тканью
- Допускается применение нейтральных моющих средств
6.5. Особенности эксплуатации:
- Для радиаторов с прозрачным лаком допускается появление следов поверхностной коррозии под покрытием
🚫 ЗАПРЕЩАЕТСЯ:
6.10. Контроль креплений:
- При установке на деревянные стены необходимо периодически проверять надежность крепления
- Причина контроля: возможная усадка материала стен
7. ГАРАНТИЙНЫЕ УСЛОВИЯ
7.1. Сроки гарантии:
7.2. Ограничения гарантии:
Гарантия не распространяется на радиаторы:
- Без паспорта изделия или отметки ОТК
- Без печати торгующей организации и даты продажи
- С видимыми механическими повреждениями
- С дефектами из-за нарушений транспортировки, монтажа или эксплуатации
- Без акта монтажной организации об установке и испытаниях
7.3. Не является дефектом:
- Появление следов поверхностной коррозии под прозрачным лаком в процессе эксплуатации
7.4. Рассмотрение претензий:
- Претензии после ввода в эксплуатацию принимаются в соответствии с действующим законодательством
7.5. Ответственность:
При несоблюдении требований настоящего документа изготовитель не несет ответственности за повреждение радиатора и материальный ущерб.
Дополнительная информация приведена в Приложении №1.
Радиатор «РС» соответствует требованиям ГОСТ 31311 и признан годным для эксплуатации.
Товар сертифицирован
