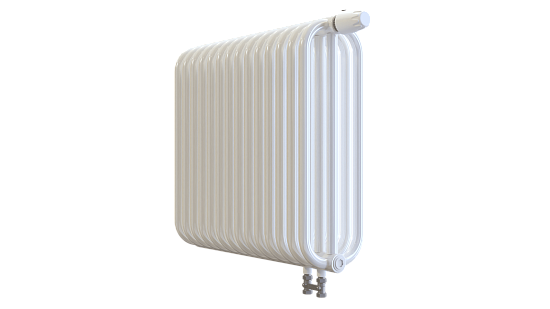

Паспорт радиатора РСК

Паспорт радиатора КZТО РСК — это официальный технический документ, который подтверждает безопасность изделия и его соответствие установленным нормам и требованиям.

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ РАДИАТОРОВ РСК

1. ОБЩИЕ УКАЗАНИЯ

Радиаторы модели РСК предназначены для организации систем отопления в сухих помещениях:

жилых зданий
общественных сооружений
производственных объектов

Эксплуатационные параметры:

Максимальная температура теплоносителя: до 393 К (120°C)
Рабочее давление: до 1,5 МПа (~15 кгс/см²)

Примечание: Модели, оснащенные терморегулирующей арматурой, рассчитаны на рабочее давление до 1 МПа (~10 кгс/см²).

Ограничения по применению:

Не допускается эксплуатация в помещениях с повышенной влажностью
Запрещено использование в условиях агрессивной среды
Не предназначены для систем горячего водоснабжения

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

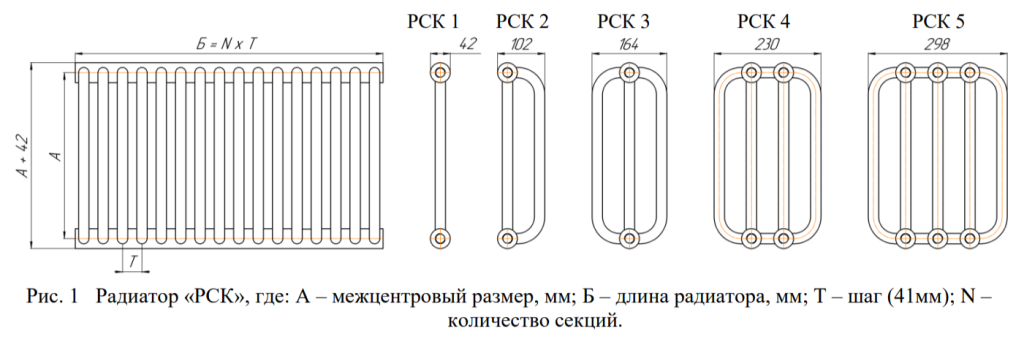

2.1. Основные габариты и параметры радиаторов представлены на рисунке 1 и в таблице технических характеристик.

2.2. Варианты подключения к системе отопления:

Боковое подключение для однотрубных и двухтрубных систем

Нижнее подключение для двухтрубных систем

2.3. Присоединительная резьба:

Стандартная: внутренняя G 1/2
По специальному заказу для бокового подключения: G 3/4

2.4. Защитно-декоративное покрытие:

Наружная поверхность радиаторов имеет эпоксиполиэфирное порошковое покрытие.

Дополнительные сведения приведены в Приложении №1.

3. КОМПЛЕКТАЦИЯ ПОСТАВКИ

Базовая комплектация

Для радиаторов с боковым подключением и РСК нп без термоклапана

Радиатор «РСК» («РСК нп без термоклапана») 1 шт.
Паспорт изделия 1 шт.
Кронштейны (для настенного монтажа) 1 компл.
Дизайн-комплект (пробка, кран Маевского) 1 компл.
Комплект упаковки 1 компл.

Комплектация с термоклапаном

Для радиаторов с нижним подключением и встроенным термоклапаном

Радиатор «РСК нп» 1 шт.
Паспорт изделия 1 шт.
Кронштейны (для настенного монтажа) 1 компл.
Дизайн-комплект «РСК нп» (пробки, кран Маевского, встроенный термоклапан) 1 компл.
Комплект упаковки 1 компл.

Дополнительное оборудование: По индивидуальному заказу радиаторы «РСК нп» могут комплектоваться:

Термостатическим элементом
Запорно-присоединительным узлом нижнего подключения

Модель	Количество секций N	А, мм	Параметры одной секции
Модель	Количество секций N	А, мм	Степенной коэффициент n	Номинальный тепловой поток, Вт	Объем, л	Масса, не более, кг
РСК 1-300	от 8 до 50	300	1,25	27	0,18	0,40
РСК 2-300	от 8 до 50	300	1,25	46,4	0,29	0,66
РСК 3-300	от 8 до 50	300	1,25	64	0,39	0,93
РСК 4-300	от 8 до 50	300	1,25	79,2	0,60	1,33
РСК 5-300	от 8 до 40	300	1,31	103,7	0,80	1,73
РСК 1-500	от 8 до 50	500	1,25	39	0,24	0,54
РСК 2-500	от 8 до 50	500	1,30	68	0,40	0,96
РСК 3-500	от 8 до 50	500	1,27	102	0,56	1,38
РСК 4-500	от 8 до 36	500	1,25	122,5	0,82	1,93
РСК 5-500	от 6 до 28	500	1,33	151,5	1,10	2,48
РСК 1-750	от 4 до 16	750	1,25	52	0,31	0,73
РСК 2-750	от 4 до 16	750	1,25	98	0,54	1,34
РСК 3-750	от 4 до 16	750	1,25	137,4	0,77	1,95
РСК 4-750	от 4 до 16	750	1,31	171,7	1,11	2,69
РСК 5-750	от 4 до 16	750	1,35	212,4	1,44	3,41
РСК 1-900	от 4 до 16	900	1,27	59,6	0,35	0,84
РСК 2-900	от 4 до 16	900	1,27	116	0,63	1,57
РСК 3-900	от 4 до 16	900	1,27	160,6	0,90	2,30
РСК 4-900	от 4 до 16	900	1,31	200,8	1,28	3,15
РСК 5-900	от 4 до 16	900	1,35	248,3	1,70	4,00
РСК 1-1000	от 4 до 16	1000	1,27	64,8	0,38	0,92
РСК 2-1000	от 4 до 16	1000	1,27	127	0,68	1,72
РСК 3-1000	от 4 до 16	1000	1,27	175,8	0,99	2,52
РСК 4-1000	от 4 до 16	1000	1,31	219,6	1,39	3,45
РСК 5-1000	от 4 до 16	1000	1,36	272,4	1,79	4,38
РСК 1-1200	от 4 до 16	1200	1,27	75,1	0,44	1,07
РСК 2-1200	от 4 до 16	1200	1,27	150	0,80	2,02
РСК 3-1200	от 4 до 16	1200	1,29	207	1,16	2,97
РСК 4-1200	от 4 до 16	1200	1,35	258,8	1,62	4,05
РСК 5-1200	от 4 до 15	1200	1,35	319,8	2,08	5,13
РСК 1-1500	от 4 до 16	1500	1,27	90,6	0,52	1,30
РСК 2-1500	от 4 до 16	1500	1,27	183	0,97	2,48
РСК 3-1500	от 4 до 16	1500	1,29	253,4	1,41	3,66
РСК 4-1500	от 4 до 16	1500	1,34	316,7	1,96	4,97
РСК 5-1500	от 4 до 12	1500	1,34	391,5	2,50	6,28
РСК 1-1750	от 4 до 16	1750	1,27	103,3	0,60	1,49
РСК 2-1750	от 4 до 16	1750	1,29	212	1,11	2,86
РСК 3-1750	от 4 до 16	1750	1,29	291,8	1,62	4,23
РСК 4-1750	от 4 до 14	1750	1,33	364,7	2,24	5,73
РСК 5-1750	от 4 до 10	1750	1,33	450,8	2,86	7,23
РСК 1-2000	от 4 до 16	2000	1,27	116,3	0,66	1,68
РСК 2-2000	от 4 до 16	2000	1,29	240,5	1,25	3,24
РСК 3-2000	от 4 до 16	2000	1,29	330,6	1,84	4,80
РСК 4-2000	от 4 до 12	2000	1,33	413,3	2,52	6,49
РСК 5-2000	от 4 до 9	2000	1,33	510,8	3,21	8,19

* Номинальный тепловой поток определен при нормальных условиях:
средняя температура воды в радиаторе – 90°С, температура воздуха в помещении – 20°С,
расход воды через радиатор при движении «сверху – вниз» – 360 кг/час, атмосферное давление - 760 мм рт. ст.

4. ТРЕБОВАНИЯ К ХРАНЕНИЮ И ТРАНСПОРТИРОВКЕ

Условия хранения

Хранение в оригинальной упаковке изготовителя
Размещение в отапливаемых и вентилируемых помещениях
Температурный режим: от +5°C до +40°C
Относительная влажность: не более 80% при +20°C

Транспортировка

Соблюдение манипуляционных знаков на упаковке
Защита от механических нагрузок и деформации

5. ИНСТРУКЦИЯ ПО МОНТАЖУ РАДИАТОРА

5.1. Требования к монтажным работам

Монтажные работы должны выполняться специализированными организациями с проведением испытаний и оформлением акта согласно СП 73.13330.2016.

5.2. Рекомендуемые монтажные расстояния

От пола до радиатора

РСК 1, РСК 2: 80-160 мм
РСК 3: 130-160 мм
РСК 4, РСК 5: 130-170 мм

От подоконника до радиатора (не менее)

РСК 1: 45 мм
РСК 2: 75 мм
РСК 3: 120 мм
РСК 4: 170 мм
РСК 5: 220 мм

5.3. Установка радиаторов производится на кронштейнах.

5.4. Крепление к стене:

Использовать шурупы с дюбелями
Комплектные дюбеля предназначены для кирпичных и бетонных стен
Для других материалов стен применять соответствующие крепежные элементы

5.5. Подключение к системе отопления осуществляется через запорно-регулирующую арматуру.

ВНИМАНИЕ!

Радиаторы с боковым подключением поставляются с предварительно наживленными пробкой 1/2" и краном Маевского 1/2".

При монтаже необходимо:

Окончательно установить пробку и кран Маевского в нужные резьбовые отверстия
Перед заполнением системы проверить надежность закручивания всех заглушек и крана Маевского

5.6. Совместимость с трубопроводами:

Стальные трубы
Металлополимерные трубы
Трубы из сшитого полиэтилена с антидиффузионной защитой
Медные трубы - через бронзовый разделитель (длиной не менее 3 диаметров трубы)

5.7. Схема подключения:

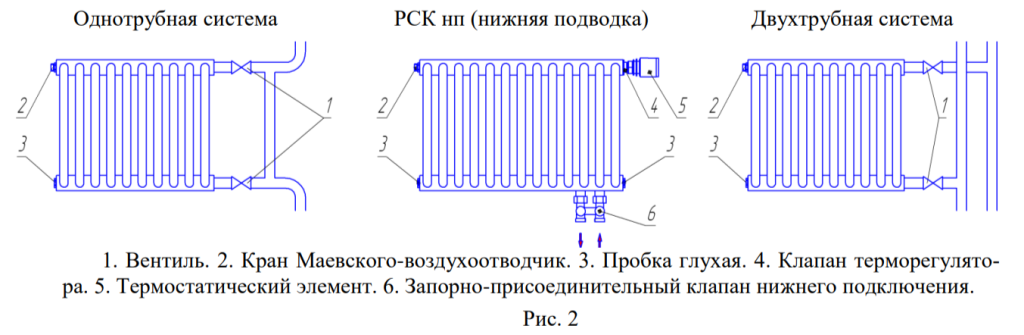

Для моделей «РСК нп» направление прямой и обратной магистрали должно соответствовать стрелкам на рисунке 2

6. ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ

6.1. Требования к теплоносителю и системе отопления:

Система должна быть постоянно заполнена теплоносителем
Качество теплоносителя должно соответствовать СП 124.13330.2012
Основные параметры теплоносителя:
- Содержание кислорода: не более 20 мкг/л
- Уровень pH: 8,0–9,5
Допустимое время опорожнения системы: не более 15 суток в год
Разрешается использование низкозамерзающих жидкостей на основе этилен- и пропиленгликоля

6.2. Удаление воздуха:

На каждом радиаторе должен быть установлен кран-воздухоотводчик
Кран монтируется в верхней части радиатора

6.3. Назначение запорной арматуры:

Краны (вентили) используются для:
- Терморегулирования системы отопления
- Отключения радиаторов от системы
Шаровые краны не рекомендуется использовать для терморегулирования

6.4. Уход за поверхностью:

Очистка выполняется мягкой тканью
Допускается применение нейтральных моющих средств

6.5. Особенности эксплуатации:

Для радиаторов с прозрачным лаком допускается появление следов поверхностной коррозии под покрытием

ВНИМАНИЕ!

6.6. Запрещается резко открывать/закрывать краны на подводках радиатора

6.7. Запрещается сидеть на радиаторе или размещать на нем посторонние предметы

6.8. Запрещается охлаждение радиатора воздухом с отрицательной температурой (риск замерзания теплоносителя)

6.9. Запрещается использование радиаторов в качестве токоведущих или заземляющих устройств

6.10. Контроль креплений:

При установке на деревянные стены необходимо периодически проверять надежность крепления
Причина контроля: возможная усадка материала стен

7. ГАРАНТИЙНЫЕ УСЛОВИЯ

7.1. Сроки гарантии:

3 года

Гарантийный срок хранения с даты отгрузки

5 лет

Гарантия на радиатор с момента продажи или ввода в эксплуатацию

25 лет

Срок службы радиатора

18 месяцев

Гарантия на встроенный термоклапан

12 месяцев

Гарантия на дизайн-комплект

7.2. Ограничения гарантии:

Гарантия не распространяется на радиаторы:

Без паспорта изделия или отметки ОТК
Без печати торгующей организации и даты продажи
С видимыми механическими повреждениями
С дефектами из-за нарушений транспортировки, монтажа или эксплуатации
Без акта монтажной организации об установке и испытаниях

7.3. Не является дефектом:

Появление следов поверхностной коррозии под прозрачным лаком в процессе эксплуатации

7.4. Рассмотрение претензий:

Претензии после ввода в эксплуатацию принимаются в соответствии с действующим законодательством

7.5. Ответственность:

При несоблюдении требований настоящего документа изготовитель не несет ответственности за повреждение радиатора и материальный ущерб.

Дополнительная информация приведена в Приложении №1.
