Радиатор «Завалинка Гармония»

• 1. Общие указания
• 2. Технические данные
• 3. Правила хранения и транспортировки
• Таблица технических характеристик
• 4. Комплект поставки
• 5. Монтаж радиатора
• 6. Правила эксплуатации
• 7. Гарантийные обязательства

1. Общие указания

Радиатор «Завалинка Гармония» предназначен для систем отопления сухих помещений жилых, общественных и производственных зданий.

Эксплуатационные параметры:

• максимальная температура теплоносителя — до 393 К (120 °C);
• рабочее давление — до 1,5 МПа (~15 кгс/см²);

2. Технические данные

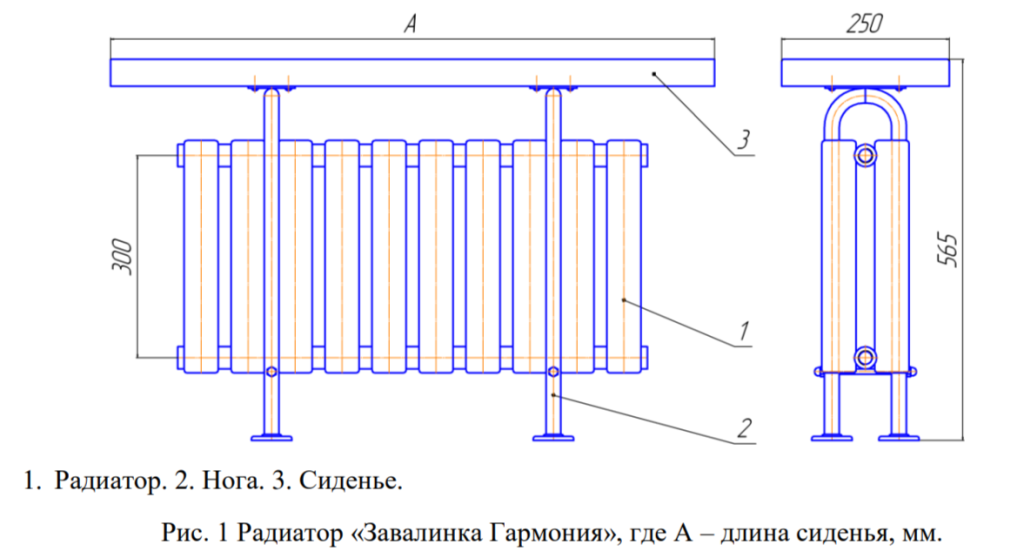

2.1. Основные размеры и параметры радиаторов приведены на рис. 1 и в таблице.

2.2. Варианты подключения к системе отопления:

• боковое подключение — для однотрубных и двухтрубных систем отопления;
• нижнее подключение — для двухтрубных систем отопления.

2.3. Присоединительная резьба:

• стандартное исполнение — внутренняя G 1/2.

2.4. Покрытие:

Наружные металлические поверхности радиатора имеют эпоксиполиэфирное порошковое покрытие. Дополнительная информация приведена в Приложении № 1.

3. Правила хранения и транспортировки

Радиаторы до начала эксплуатации должны храниться в упакованном виде, в таре изготовителя.

Условия хранения:

• размещение в отапливаемых и вентилируемых помещениях;
• температура окружающего воздуха — от +5 °C до +40 °C;
• среднее значение относительной влажности — 80 % при температуре +20 °C.

Транспортировка:

• при транспортировании соблюдать требования манипуляционных знаков на этикетке упаковки;
• радиаторы следует оберегать от механических нагрузок, могущих привести к деформации радиаторов.

Таблица технических характеристик

* Номинальный тепловой поток определён при нормальных условиях: средняя температура воды в радиаторе — 90 °C, температура воздуха в помещении — 20 °C, расход воды через радиатор при движении «сверху – вниз» — 360 кг/час, атмосферное давление — 760 мм рт. ст. Степенной коэффициент n = 1,3.

4. Комплект поставки

В комплект поставки радиатора «Завалинка Гармония» с боковым подключением и с нижним подключением без встроенного термоклапана входят:

• радиатор «Завалинка Гармония» («Завалинка Гармония нп без термоклапана») — 1 шт.;
• паспорт — 1 шт.;
• дизайн–комплект 1/2" (пробки, кран Маевского) — 1 компл.;
• комплект упаковки — 1 компл.

В комплект поставки радиатора с нижним подключением и встроенным термоклапаном входят:

• радиатор «Завалинка Гармония нп» — 1 шт.;
• паспорт — 1 шт.;
• дизайн-комплект «Гармония нп» (пробки, кран Маевского, встроенный термоклапан) — 1 компл.;
• комплект упаковки — 1 компл.

5. Монтаж радиатора

5.1. Монтаж радиатора должен производиться специализированными монтажными организациями с последующим испытанием и составлением акта согласно требованиям СП 73.13330.2016 «Внутренние санитарно-технические системы зданий».

5.2. Присоединение радиатора к системе отопления должно производиться через запорно-регулирующую арматуру.

5.3. Радиаторы должны монтироваться с трубами:

• стальными;
• металлополимерными;
• из сшитого полиэтилена с антидиффузионной защитой;
• медными — через бронзовый разделитель длиной не менее 3 диаметров трубы.

5.4. Радиаторы крепятся к полу через отверстия в ножках. Для крепежа следует использовать дюбели или анкерные болты.

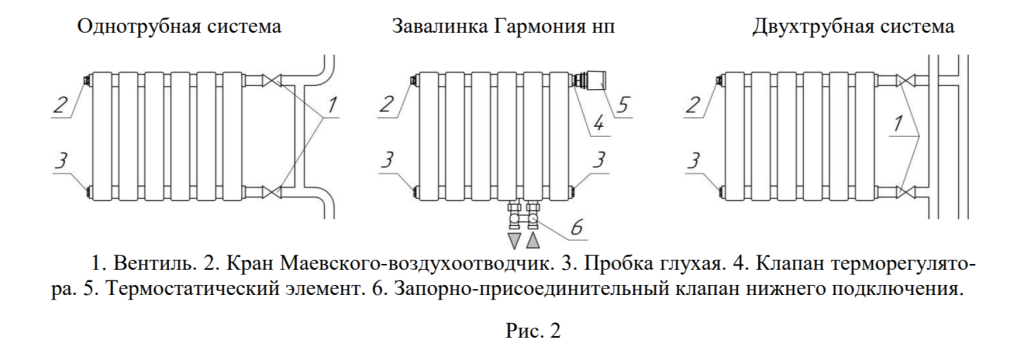

5.5. Схема подключения радиаторов приведена на рис. 2.

6. Правила эксплуатации

7. Гарантийные обязательства

7.1. Изготовитель гарантирует соответствие радиаторов требованиям ГОСТ 31311 при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

7.2. Гарантии не распространяются на радиаторы:

• без наличия паспорта;
• без отметки ОТК предприятия-изготовителя;
• без печати торгующей организации, подписи продавца и даты продажи;
• с видимыми механическими повреждениями;
• с дефектами, возникшими по причине ненадлежащих условий транспортировки и погрузочно-разгрузочных работ, а также по вине потребителя, в результате нарушения правил хранения, монтажа и эксплуатации;
• при отсутствии акта специализированной монтажной организации о монтаже радиатора в систему и последующем испытании.
