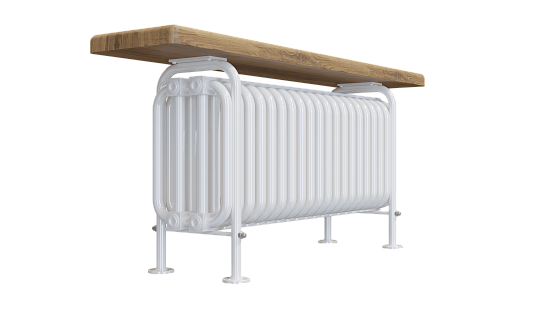

Паспорт радиатора Завалинка РС

Паспорт радиатора Завалинка РС — это технический документ, который служит официальным подтверждением надежности, безопасности в эксплуатации и соответствия всем действующим стандартам.

1. ОБЩИЕ УКАЗАНИЯ

Радиатор «Завалинка РС» предназначен для организации систем отопления в сухих помещениях жилого, общественного и промышленного назначения.

Рабочие параметры

Температура теплоносителя: до 120°C
Рабочее давление: до 1,5 МПа (15 кгс/см²)

С терморегулирующей арматурой

Рабочее давление: до 1 МПа (10 кгс/см²)

Ограничения по применению:
Запрещена эксплуатация в помещениях с повышенной влажностью, агрессивной средой, а также в системах горячего водоснабжения.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные характеристики

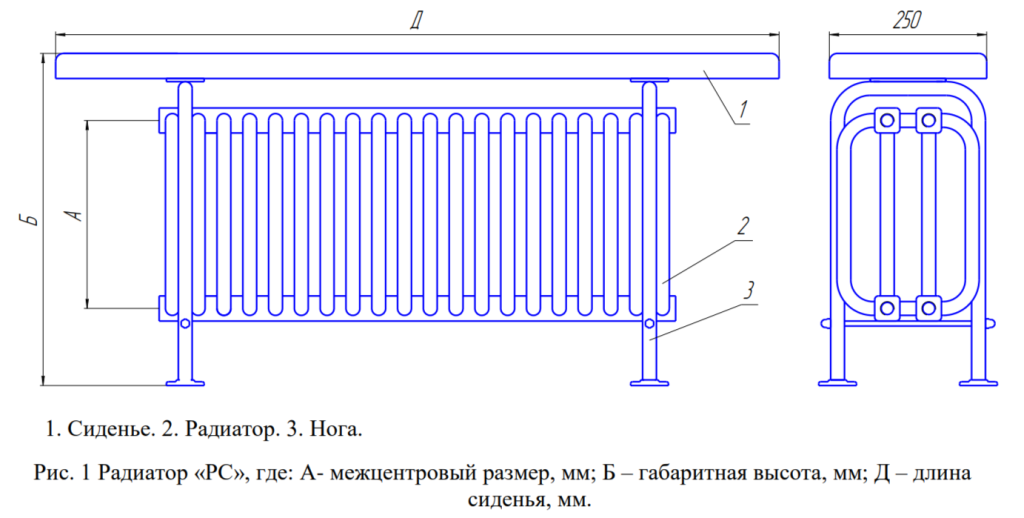

Габаритные размеры и технические параметры радиаторов представлены на схеме (Рис. 1) и в таблице технических характеристик.

2.2. Варианты подключения

Боковое подключение

Для однотрубных и двухтрубных систем отопления

Нижнее подключение

Для двухтрубных систем отопления

2.3. Присоединительные элементы

Стандартная резьба

Внутренняя G 1/2

По специальному заказу

Резьба G 3/4 для бокового подключения

2.4. Защитное покрытие

Наружные металлические поверхности радиатора обработаны эпоксиполиэфирным порошковым покрытием.

Дополнительная информация: См. Приложение №1

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК

Модель	Кол. секций	А, мм	Б, мм	Д, мм	Тепловой поток, Вт	Объем, л	Масса, кг
Завалинка РС 4-300-8	8	300	530	600	634	4,8	16,0
Завалинка РС 4-300-9	9	300	530	600	713	5,4	17,3
Завалинка РС 4-300-10	10	300	530	700	792	6,0	19,1
Завалинка РС 4-300-11	11	300	530	700	871	6,6	20,4
Завалинка РС 4-300-12	12	300	530	700	950	7,2	21,7
Завалинка РС 4-300-13	13	300	530	800	1030	7,8	23,5
Завалинка РС 4-300-14	14	300	530	800	1109	8,4	24,8
Завалинка РС 4-300-15	15	300	530	900	1188	9,0	26,6
Завалинка РС 4-300-16	16	300	530	900	1267	9,6	27,9
Завалинка РС 4-300-17	17	300	530	900	1346	10,2	29,2
Завалинка РС 4-300-18	18	300	530	1000	1426	10,8	31,0
Завалинка РС 4-300-19	19	300	530	1000	1505	11,4	32,3
Завалинка РС 4-300-20	20	300	530	1100	1584	12,0	34,1
Завалинка РС 4-300-21	21	300	530	1100	1663	12,6	35,4
Завалинка РС 4-300-22	22	300	530	1200	1742	13,2	37,1
Завалинка РС 4-300-23	23	300	530	1200	1822	13,8	38,5
Завалинка РС 4-300-24	24	300	530	1200	1901	14,4	39,8
Завалинка РС 4-300-25	25	300	530	1300	1980	15,0	41,6
Завалинка РС 4-300-26	26	300	530	1300	2059	15,6	44,3
Завалинка РС 4-300-27	27	300	530	1400	2138	16,2	46,0
Завалинка РС 4-300-28	28	300	530	1400	2218	16,8	47,3
Завалинка РС 4-300-29	29	300	530	1400	2297	17,4	48,6
Завалинка РС 4-300-30	30	300	530	1500	2376	18,0	50,4
Завалинка РС 4-300-31	31	300	530	1500	2455	18,6	51,7
Завалинка РС 4-300-32	32	300	530	1600	2534	19,2	53,5
Завалинка РС 4-300-33	33	300	530	1600	2614	19,8	54,8
Завалинка РС 4-300-34	34	300	530	1600	2693	20,4	56,1
Завалинка РС 4-300-35	35	300	530	1700	2772	21,0	57,9
Завалинка РС 4-300-36	36	300	530	1700	2851	21,6	59,2
Завалинка РС 4-500-8	8	500	730	600	980	6,56	21,4
Завалинка РС 4-500-9	9	500	730	600	1103	7,38	23,3
Завалинка РС 4-500-10	10	500	730	700	1225	8,2	25,7
Завалинка РС 4-500-11	11	500	730	700	1348	9,02	27,6
Завалинка РС 4-500-12	12	500	730	700	1470	9,84	29,5
Завалинка РС 4-500-13	13	500	730	800	1593	10,66	31,9
Завалинка РС 4-500-14	14	500	730	800	1715	11,48	33,8
Завалинка РС 4-500-15	15	500	730	900	1838	12,3	36,6
Завалинка РС 4-500-16	16	500	730	900	1960	13,12	38,5
Завалинка РС 4-500-17	17	500	730	900	2083	13,94	40,5
Завалинка РС 4-500-18	18	500	730	1000	2205	14,76	42,4
Завалинка РС 4-500-19	19	500	730	1000	2328	15,58	44,3
Завалинка РС 4-500-20	20	500	730	1100	2450	16,4	46,7
Завалинка РС 4-500-21	21	500	730	1100	2573	17,22	48,6
Завалинка РС 4-500-22	22	500	730	1200	2695	18,04	50,9
Завалинка РС 4-500-23	23	500	730	1200	2818	18,86	52,8
Завалинка РС 4-500-24	24	500	730	1200	2940	19,68	54,8
Завалинка РС 4-500-25	25	500	730	1300	3063	20,5	57,2
Завалинка РС 4-500-26	26	500	730	1300	3185	21,32	60,7
Завалинка РС 4-500-27	27	500	730	1400	3308	22,14	63,1
Завалинка РС 4-500-28	28	500	730	1400	3430	22,96	65,0
Завалинка РС 4-500-29	29	500	730	1400	3553	23,78	66,9
Завалинка РС 4-500-30	30	500	730	1500	3675	24,6	69,3
Завалинка РС 4-500-31	31	500	730	1500	3798	25,42	71,2
Завалинка РС 4-500-32	32	500	730	1600	3920	26,24	73,6
Завалинка РС 4-500-33	33	500	730	1600	4043	27,06	75,5
Завалинка РС 4-500-34	34	500	730	1600	4165	27,88	77,4
Завалинка РС 4-500-35	35	500	730	1700	4288	28,70	79,8
Завалинка РС 4-500-36	36	500	730	1700	4410	29,52	81,7

Примечание: Номинальный тепловой поток определен при нормальных условиях: средняя температура воды в радиаторе – 90 ºС, температура воздуха в помещении – 20 ºС, расход воды через радиатор при движении «сверху – вниз» – 360 кг/час, атмосферное давление - 760 мм рт. ст.
Степенной коэффициент n – 1,25.

3. КОМПЛЕКТ ПОСТАВКИ

Базовая комплектация

В комплект поставки радиатора «Завалинка РС» с боковым подключением и с нижним подключением без встроенного термоклапана входят:

Основные компоненты

Радиатор «Завалинка РС» - 1 шт.
Паспорт изделия - 1 шт.
Дизайн-комплект (пробки, кран Маевского) - 1 компл.
Комплект упаковки - 1 компл.

Комплектация с термоклапаном

В комплект поставки радиатора с нижним подключением и встроенным термоклапаном входят:

Расширенный комплект

Радиатор «Завалинка РС нп» - 1 шт.
Паспорт изделия - 1 шт.
Дизайн-комплект «РС нп» (пробки, кран Маевского, термоклапан) - 1 компл.
Комплект упаковки - 1 компл.

Дополнительное оборудование

По специальному заказу: Модель «Завалинка РС нп» комплектуется термостатическим элементом и узлом нижнего подключения.

4. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

Условия хранения

Требования к помещению

Хранение в заводской упаковке
Температурный режим: от +5°С до +40°С
Относительная влажность: до 80% при +20°С
Отапливаемое и вентилируемое помещение

Транспортировка

Соблюдение манипуляционных знаков на упаковке
Защита от механических воздействий
Предотвращение деформации радиаторов

5. МОНТАЖ РАДИАТОРА

5.1. Общие требования

Монтаж должен выполняться специализированными организациями с проведением испытаний и составлением акта согласно требованиям СП 73.13330.2016 «Внутренние санитарно-технические системы зданий».

5.2. Подключение к системе

Присоединение радиатора к системе отопления должно производиться через запорно-регулирующую арматуру.

ВНИМАНИЕ!
При поставке радиаторов с боковым подключением пробка и кран Маевского наживлены (не завернуты до конца).
Перед заполнением системы водой проверьте надежность закручивания заглушек и крана Маевского.

5.3. Совместимость с трубами

Разрешенные материалы

Стальные трубы
Металлополимерные трубы
Трубы из сшитого полиэтилена с антидиффузионной защитой

Особые условия

Медные трубы - только через бронзовый разделитель
Длина разделителя - не менее 3 диаметров трубы

5.4. Крепление радиатора

Способ установки: Крепление к полу через отверстия в ножках с использованием дюбелей или анкерных болтов.

5.5. Схема подключения

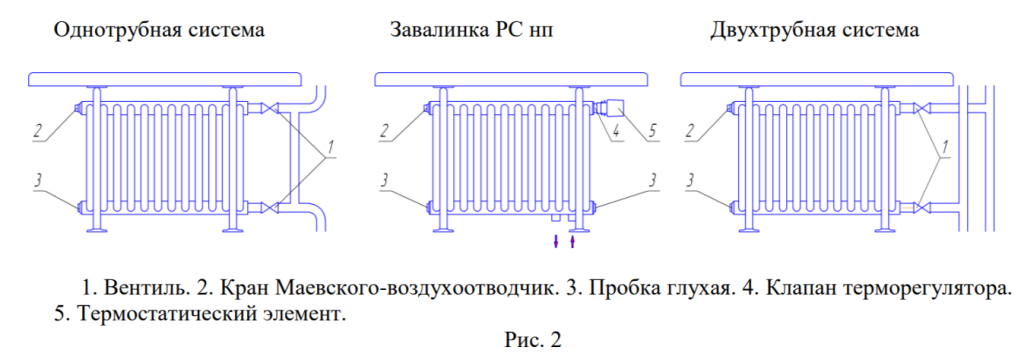

Подключение выполняется согласно схеме на Рис. 2. Для моделей «Завалинка РС нп» направление подачи и обратки должно строго соответствовать указанным стрелкам.

6. ПРАВИЛА ЭКСПЛУАТАЦИИ

6.1. Требования к теплоносителю

Радиаторы должны быть постоянно заполнены теплоносителем, отвечающим требованиям СП 124.13330.2012 «Тепловые сети».

Параметры теплоносителя

Растворенный кислород: не более 20 мкг/л
Водородный показатель: pH = 8–9,5
Слив системы: не более 15 суток в год

Допустимые теплоносители

Вода, соответствующая требованиям
Низкозамерзающие жидкости на основе:
- этиленгликоля
- пропиленгликоля

6.2. Удаление воздуха

Обязательная установка: Каждый радиатор должен быть оборудован краном-воздухоотводчиком, установленным в верхней части радиатора.

6.3. Запорно-регулирующая арматура

Назначение кранов

Регулирование температуры (терморегуляция)
Полное отключение от системы отопления

Ограничения

Шаровые краны не рекомендуются для регулирования температуры

6.4. Уход за поверхностью

Рекомендации по очистке: Использование мягкой ткани с нейтральными моющими средствами для удаления загрязнений с поверхности радиатора.

Меры предосторожности

ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ:

6.5. Резко открывать/закрывать краны на подводках
6.6. Охлаждать радиатор воздухом с отрицательной температурой

6.7. Использовать как токоведущие или заземляющие устройства

Примечание: Охлаждение зимой может привести к замерзанию теплоносителя и разрыву труб.

7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

7.1. Гарантийные условия

Изготовитель гарантирует соответствие радиаторов требованиям ГОСТ 31311 при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

Сроки гарантии

Срок хранения: 3 года с даты отгрузки
Гарантия на радиатор: 5 лет
Срок службы: 25 лет

Гарантия на компоненты

Термоклапан: 18 месяцев
Комплектующие: 12 месяцев

7.2. Ограничения гарантии

Гарантия не распространяется при:

Отсутствии паспорта изделия
Отсутствии маркировки ОТК
Отсутствии печати и подписей продавца
Наличии механических повреждений

Нарушении правил транспортировки
Нарушении правил монтажа и эксплуатации
Отсутствии акта монтажной организации

7.3. Особые условия

При изменении покрытия: Гарантия на доску прибора снимается. Гарантия на радиатор (кроме доски) сохраняется.

7.4. Рассмотрение претензий

Претензии после ввода в эксплуатацию принимаются в соответствии с действующим законодательством.

7.5. Ответственность изготовителя

В случае нарушения требований: Производитель не несет ответственности за повреждение радиатора и материальный ущерб.

Дополнительная информация: См. Приложение №1
